1.产品介绍

YHCB系列圆弧齿轮油泵主要适用于输送粘度在5-1500c.s.t.，温度在80℃以下，不含固体颗粒、无腐蚀性的各种液体介质。如汽油、煤油、柴油及各种机械润滑油，是油罐汽车和石油部门的理想优选泵种。

本型泵采用双圆弧齿轮构成，是适应工业输油泵需求发展的新产品，是一种高效能特殊齿轮泵，具有流量大、扬程高、体积小、噪声低、输入转速低、自吸性能强、安装、维修方便等特点。

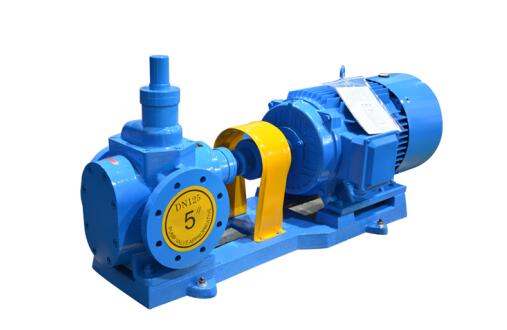

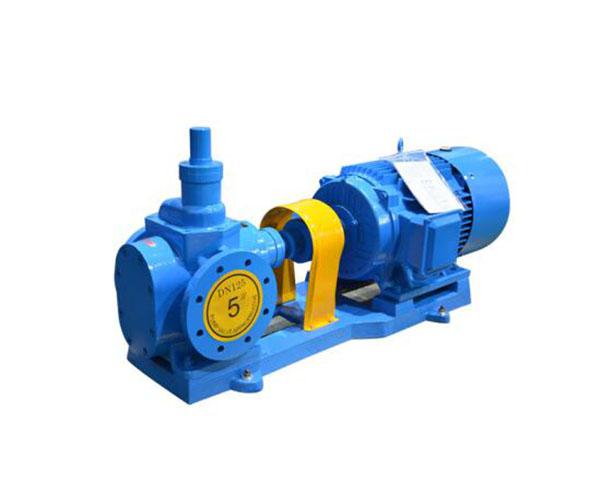

2.产品图片

3.应用范围

因为YHCB系列圆弧齿轮油泵主要的材质是灰铸铁和优质碳素钢。所以被广泛应用的三个系统是：输油系统，燃油系统和液压传动系统。

在输油系统中，YHCB系列弧齿轮油泵主要是作增压输送泵来使用的。

在燃油系统中，YHCB系列圆弧齿轮油泵则是作为加压，输送，喷射这几大作用的油泵来使用的。

在液压传动系统中，YHCB系列圆弧齿轮油泵可以提供一些液压动力。

4.产品特点

1、YHCB系列圆弧齿轮油泵是如今工业化发展非常需要的一种高效节能齿轮泵，在生产过程中主要采用双圆弧齿轮作为传动，输送介质的主要元件，让整个YHCB系列圆弧齿轮油泵具有流量大，体积小，噪声低，性能强，方便安装与后续维修等特点。

2、YHCB系列圆弧齿轮油泵生产设计过程中给内部设计了合理的回油槽，能够让齿轮泵内部齿轮在工作中所承受的扭矩力减少，极大程度上减少了内部轴承的负荷，提高了泵的工作效率。

3、YHCB系列圆弧齿轮油泵内部还可以设有安全阀用来为齿轮泵超载时候的特殊保护，所以齿轮泵整体的运行非常安全，稳定可靠。

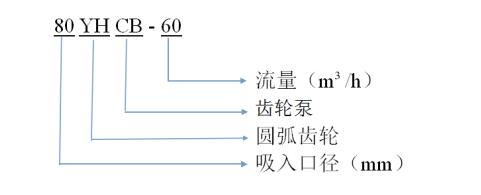

5.型号意义

6.规格参数

注：1.选型过程中如果参数与表中有差异的，本厂可通过技术改进选型。

2.特殊工况介质如需选型请来电咨询021-62987392。

7.安装方式

1、YHCB系列圆弧齿轮油泵主要是安装在一些加油车上或者一些油库泵房内部，在加油车上的安装设计要符合GB9414-88中的4.18.1条中的规定，所以在安装过程中要严格按照说明书来执行。当然如果有必要的话，可以在安装过程中搭配一个四通阀。

2、将YHCB系列圆弧齿轮油泵安装在加油车上面应该要注意的以下几个问题：

(1)首先我们在安装YHCB系列圆弧齿轮油泵的过程中，应该尽量将YHCB系列圆弧齿轮油泵安装在比较靠前的地方，可以的话最好让YHCB系列圆弧齿轮油泵的轴和转动轴保持同轴，内部的倾斜角最好小于7°。

(2)YHCB系列圆弧齿轮油泵的安装位置要选在要吊架上，通常吊架都是由角钢进行焊制的，高低位置的话根据输出轴的轴线相应位置进行确认，为了避免安装的油泵跟汽车驱动轴之间互相产生干扰，所以油泵安装位置还应该尽量的靠近汽车纵梁方向，条件允许的话可以直接帮油泵安装在汽车纵梁，再用螺丝进行固定即可。

8.注意事项

1.油泵的各个紧固件应该安装牢固。

2.油泵内部主动轴的转动必须保障轻重均匀一致。

3.油泵在运转过程中要保证进出管道的阀门是打开状态的。

4.油泵在运转过程中的旋转方向应该要跟要求符合。

9.常见问题

1、YHCB系列圆弧齿轮油泵的噪音是比较低的，在运转过程中如果发生了故障可能会让油泵发出一些异常的噪音或者震动

2、YHCB系列圆弧齿轮油泵如果内部发生堵塞，可能会造成流量的过低，或者产不出流量等情况

10.使用需知

1、YHCB系列圆弧齿轮油泵在使用之前应该对整个油泵进行全方面的检查，首先检查发动机转向是否正确，泵口密封性是否良好，各个泵口阀门开关状态是否正常，切记不要在泵出口管路阀门还没有打开的情况下启动油泵，这样会造成一些危险事故。

2、大概每半个月就要对油泵当中的过滤器进行一次清洗工作，避免油泵内部因杂质过多造成堵塞，影响后续油泵工作的流量，影响工作效率。当然平时也要经常的对油泵进行检查，确认油泵的流量是否正常。

3、油泵在使用过程中应该要缓慢加速，让整个油泵的转速从低速慢慢到高速之后，保持在一个稳定转速进行工作，在工作过程中，油泵的转速要保持在一个稳定值，不能进行忽高忽低的跳动，当然也不能进行过高的超速运转。

4、油泵在使用的过程中，操作人员应该仔细观察压力表和真空表分别的读数，应该让两个表的读数保持稳定，一旦压力表的读数过大就表示油泵扬程过高，或者是油泵的出口管路已经堵塞造成整个油泵运转超载，一旦真空表读数过大则是表示油泵吸程过大，另外一种情况就是油泵吸入管已经发生堵塞，整个油泵内部已经产生汽蚀状态。

5、油泵如果长期处于存储状态没有投入使用的话，在存储过程中应该妥善存储，做好一些防锈方面的工作。

6、油泵如果是在长期运转状态下持续了半年的工作后，应该要在油泵的轴承里面加入钙基脂，来保持油泵正常的运行。

7、油泵要停止工作之前，要切记好关闭的顺序，不可弄混，首先关闭发动机，然后在关闭进出口阀门。
